炼铁厂高炉炉顶打水喷雾系统，根据上升管煤气温度自动调节打水量，同时满足降料线要求。
一、设备规格及相关参数
1 水量要求
根据最大煤气流量，同时考虑到降料线要求，设计最大水量≥90 t/h。
2 装置简介
喷雾降温装置主要包括：CP喷枪、PLC控制柜、阀站、压力流量检测装置及管路元件等。

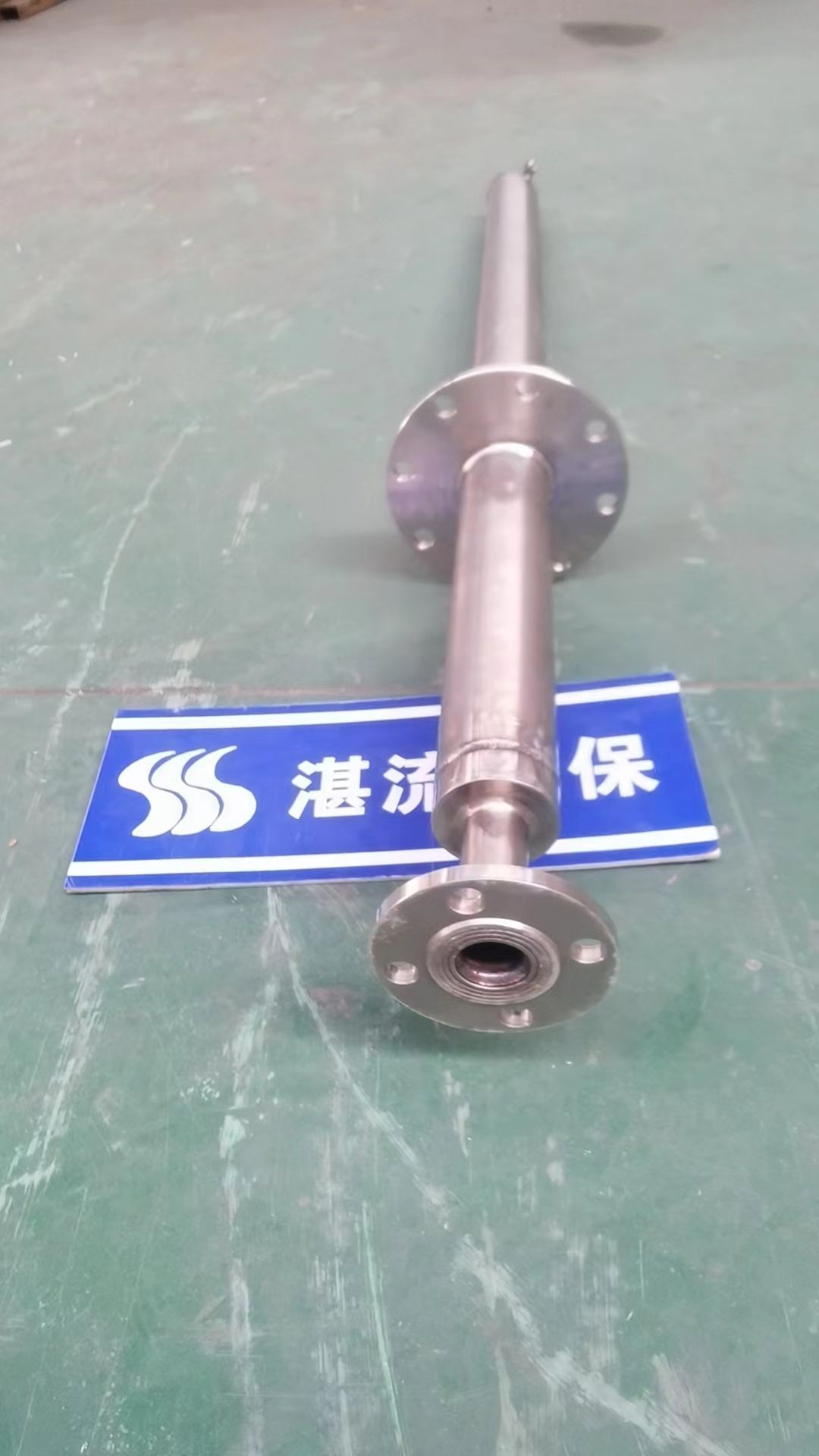

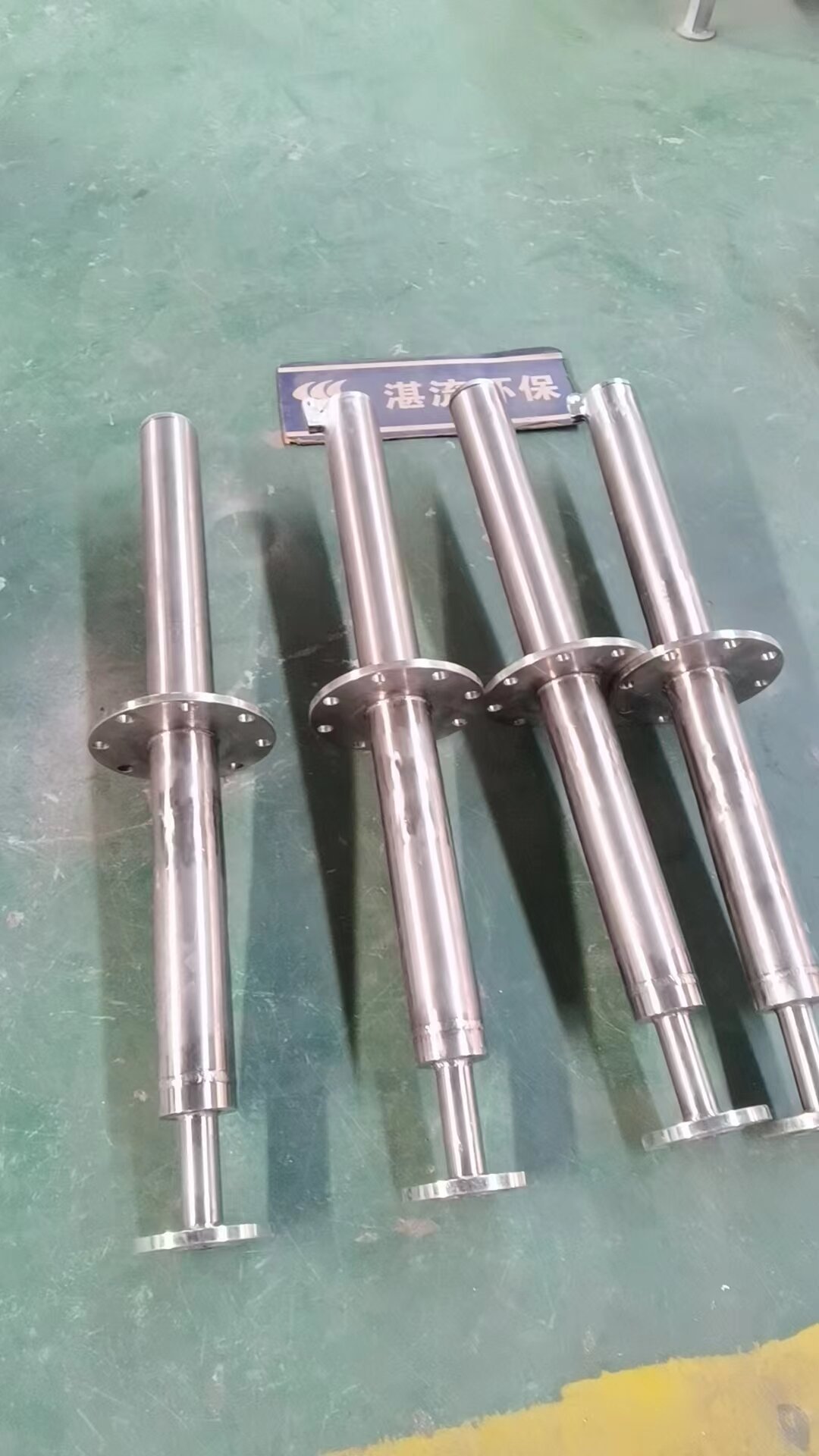

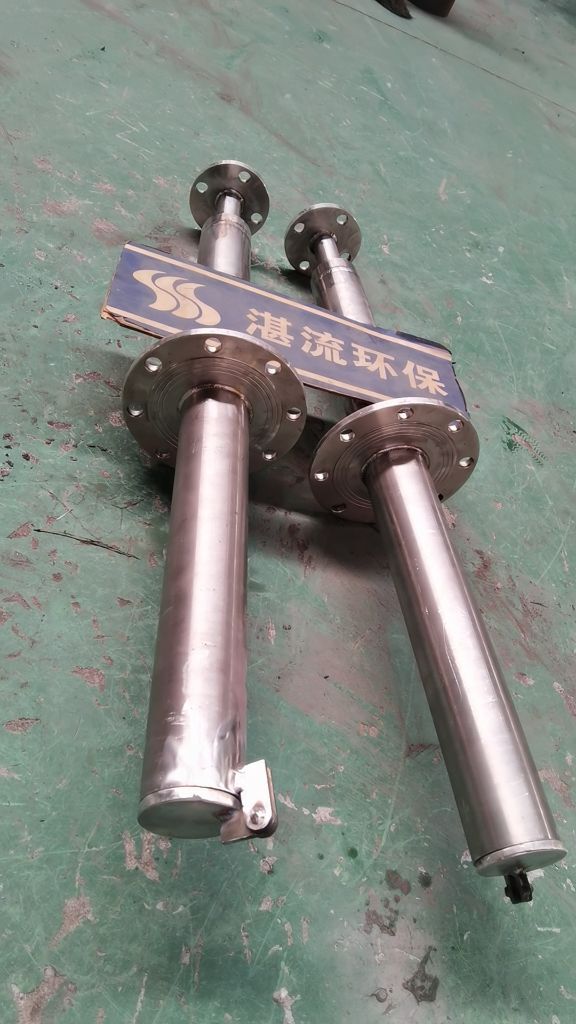

2.1 CP喷枪
2.1.1喷枪名称： CP40-L
2.1.2喷枪数量： 8个或其他
2.1.3喷枪材质： 耐高温不锈钢
2.1.4雾化粒径： ≤200um
2.1.5布置方式： 现有的安装座
单支喷枪水流量： 8～12m3/h；
水压： 0.5～1.2MPa；
单支喷枪氮气消耗量： 125～235Nm3/h；
气压： 0.4～0.5MPa；
